Explicación de las válvulas rotativas de puerto cuadrado frente a otros tipos de esclusas de aire

Qué hacen las válvulas rotativas de esclusa de aire y por qué es importante el diseño

Las válvulas de esclusa de aire rotativas, también llamadas alimentadores rotativos o esclusas de aire rotativas, son dispositivos mecánicos instalados en el punto de descarga de tolvas, silos, ciclones, filtros de mangas y sistemas de transporte neumático. Su función principal es medir materiales sólidos a granel de una zona de presión a otra mientras se mantiene un diferencial de presión constante entre las dos zonas. Sin una esclusa de aire eficaz, las fugas de aire comprometen la eficiencia del transporte, provocan un reflujo del material y pueden introducir riesgos de seguridad en entornos de manipulación de polvo.

La geometría interna de una válvula de esclusa de aire giratoria, específicamente la forma de sus puertos de entrada y salida, tiene un impacto directo y mensurable en su rendimiento en cualquier aplicación determinada. Las válvulas rotativas de puerto cuadrado, las válvulas de puerto redondo, las configuraciones de paso y los diseños de paso tienen distintas fortalezas y debilidades. Seleccionar el tipo incorrecto provoca desgaste prematuro, flujo de material inconsistente, fugas de aire excesivas o degradación del producto. Comprender estas diferencias en términos prácticos es lo que separa a un sistema de manipulación a granel bien diseñado de uno que causa constantes dolores de cabeza operativos.

Válvulas rotativas de puerto cuadrado: diseño y ventajas principales

Válvulas rotativas de puerto cuadrado Presentan una abertura de entrada y salida de sección transversal cuadrada o rectangular en lugar de circular. Esta elección geométrica no es arbitraria: está impulsada por la necesidad de maximizar el área abierta del puerto en relación con el volumen de la cavidad del rotor. Un puerto cuadrado cubre una mayor parte de la abertura de la cavidad del rotor en un momento dado en comparación con un puerto redondo de tamaño nominal equivalente, lo que significa que puede entrar y salir más material de cada cavidad por revolución sin restricciones.

La consecuencia práctica de esta mayor área abierta es una mayor eficiencia volumétrica. Las válvulas de puerto cuadrado son particularmente adecuadas para manipular materiales livianos, esponjosos o de baja densidad aparente (como harina, almidón, productos químicos en polvo, negro de humo o polvo de madera fino) que requieren aberturas de puerto generosas para alimentar de manera constante sin puentes ni inundaciones. La geometría también reduce las fuerzas de corte aplicadas a materiales frágiles o granulados a medida que pasan a través de la válvula, ya que las palas del rotor no recortan una porción tan grande del flujo de material durante la rotación.

Beneficios clave del diseño de puertos cuadrados

• Mayor eficiencia volumétrica debido al área de puerto abierto maximizada en relación con el tamaño del rotor
• Desgaste reducido de partículas, lo que los hace adecuados para materiales frágiles o granulados.
• Mejor rendimiento con sólidos a granel de baja densidad, aireados o esponjosos
• Consistencia mejorada en la dosificación del material al manipular polvos finos.
• Ampliamente compatible con configuraciones estándar de tolva y salida de silo

Limitaciones a considerar

• La geometría de la carcasa cuadrada puede dificultar la limpieza y la inspección que los diseños de puertos redondos.
• Las esquinas de la carcasa pueden acumular material residual en aplicaciones sanitarias o de calidad alimentaria.
• Menos rígida estructuralmente que las carcasas redondas bajo presiones diferenciales muy altas
• Puede requerir espacios libres más precisos entre el rotor y la carcasa para mantener la efectividad del sello de aire.

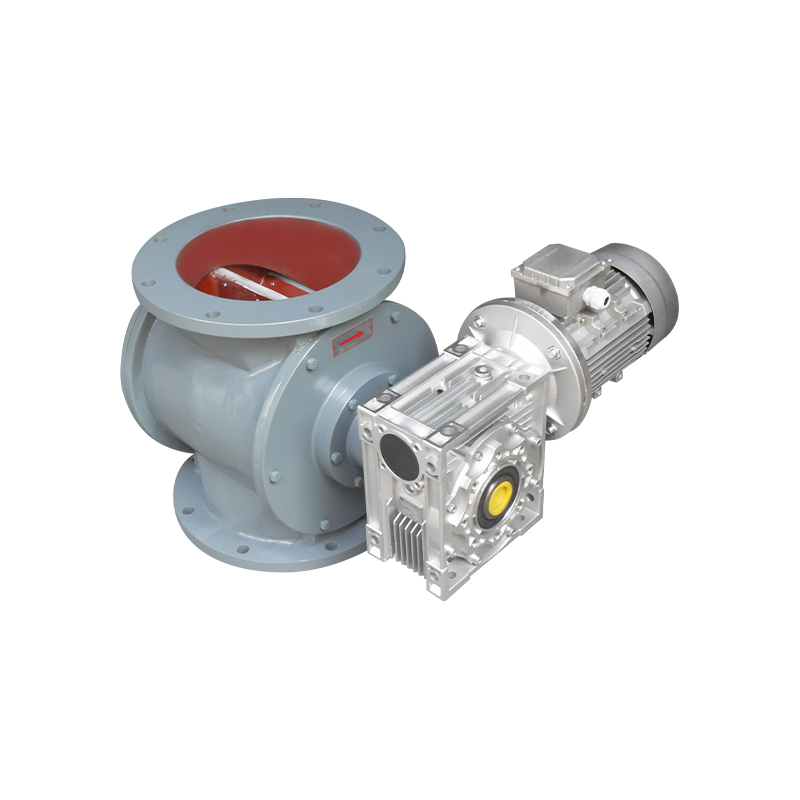

Válvulas rotativas de puerto redondo: cuando gana la geometría circular

Las válvulas rotativas de puerto redondo utilizan una abertura de entrada y salida circular. La sección transversal circular significa que el área del puerto es inherentemente más pequeña en relación con el diámetro del rotor en comparación con un puerto cuadrado del mismo tamaño nominal. Sin embargo, esta geometría ofrece su propio conjunto de ventajas que la convierten en la opción preferida en determinadas aplicaciones. La carcasa circular es mecánicamente más resistente bajo presión, más fácil de fabricar con tolerancias estrictas y más sencilla de limpiar, especialmente en aplicaciones sanitarias donde los residuos del producto en las esquinas presentan riesgos de contaminación.

Las válvulas de puerto redondo manejan particularmente bien materiales densos, gruesos o granulares. Granos, pellets, plásticos granulados y productos similares fluyen de manera confiable a través de la abertura circular sin los problemas de formación de puentes que a veces afectan a los polvos finos. El área de puerto reducida también significa un sellado de aire ligeramente mejor en algunas configuraciones, ya que hay menos área abierta para que el aire pase durante la rotación del rotor. En aplicaciones de alta presión diferencial, como sistemas de transporte neumático de presión que funcionan por encima de 10 PSI, la integridad estructural de una carcasa redonda puede ser una ventaja decisiva.

Válvulas de esclusa de aire giratorias de paso

Las esclusas de aire giratorias de caída son la configuración más común en el manejo de materiales a granel. En este diseño, el material cae verticalmente a través del cuerpo de la válvula: entra por la entrada superior, llena las cavidades del rotor y se descarga por la salida inferior por gravedad. El rotor gira continuamente, ciclando cada bolsillo desde la zona de entrada a la zona de salida y viceversa. Las válvulas de paso son simples, robustas y aplicables en una amplia gama de materiales e industrias.

Tanto el diseño de puerto cuadrado como el de puerto redondo están disponibles en configuraciones de paso directo. La elección entre ellos en este nivel de configuración se reduce a las características del material y a los requisitos específicos del sistema. Las válvulas de paso con puertos cuadrados generalmente se prefieren para polvos finos y materiales de baja densidad, mientras que las válvulas de paso con puertos redondos son más comunes en el manejo de materiales más gruesos. El diseño de paso directo también es el más fácil de mantener: la mayoría de los modelos permiten retirar el rotor radialmente sin desconectar el cuerpo de la válvula de la tubería, lo que reduce significativamente el tiempo de inactividad durante la limpieza o el reemplazo de las cuchillas.

Puntos fuertes de la válvula de paso

• El flujo asistido por gravedad reduce el riesgo de que el material se acumule dentro de la válvula.
• Construcción simple con menos componentes especializados que los diseños de soplado.
• Extracción más sencilla del rotor para mantenimiento sin apagar completamente el sistema
• Adecuado para la mayoría de los sistemas estándar de transporte neumático y descarga por gravedad.

Válvulas de esclusa de aire rotativas de soplado

Las válvulas de esclusa de aire giratorias de soplado difieren fundamentalmente en la forma en que el material sale de la válvula. En lugar de depender de la gravedad para descargar el material hacia abajo a través del fondo de la carcasa, las válvulas de soplado dirigen la corriente de aire de transporte directamente a través del fondo del cuerpo de la válvula. El aire pasa a través de las cavidades del rotor y transporta el material horizontalmente hacia la tubería de transporte. Esto hace que las válvulas de purga sean ideales para situaciones en las que la línea de transporte corre horizontalmente o donde el material que se manipula es tan liviano o pegajoso que la descarga por gravedad no es confiable.

Los diseños de soplado son particularmente efectivos con polvos extremadamente finos, materiales pegajosos o cohesivos y cualquier producto propenso a inundarse. Debido a que el aire de transporte limpia cada cavidad del rotor a medida que gira a través de la zona de descarga, se minimiza el arrastre de material y la acumulación de cavidades. Sin embargo, las válvulas de soplado tienen tasas de fuga de aire más altas que los diseños de caída debido al paso directo del aire a través del rotor, y requieren una ingeniería más cuidadosa del sistema de transporte para tener en cuenta esto. También son más caros y mecánicamente complejos, con placas terminales que deben mantener espacios libres precisos contra las caras del rotor bajo la presión de la corriente de aire de transporte.

Válvulas rotativas de entrada lateral y configuraciones especiales

Las válvulas rotativas de entrada lateral están diseñadas para aplicaciones en las que la alimentación de material ingresa desde un lado en lugar de desde arriba. Esta configuración es común en instalaciones donde el espacio superior sobre la válvula está muy limitado, o donde el equipo aguas arriba, como un transportador de tornillo o un transportador de cadena de arrastre, descarga horizontalmente. Las válvulas de entrada lateral son menos comunes que los diseños de caída y requieren una consideración cuidadosa de las características de flujo del material, ya que la gravedad ya no ayuda al llenado de las cavidades del rotor.

Las configuraciones especiales también incluyen válvulas con holguras de punta ajustables, versiones de alta temperatura con rotores cerámicos o carcasas de acero inoxidable clasificadas para servicio por encima de 300 °C y diseños a prueba de explosiones para uso en entornos con polvo potencialmente explosivos clasificados según las normas ATEX o NEC. Para materiales abrasivos como arena, polvos minerales o vidrio reciclado, se encuentran disponibles palas de rotor endurecidas, a menudo hechas de acero AR400, revestidas de cerámica o de carburo, para extender la vida útil significativamente más allá de lo que lograría un rotor de acero dulce estándar.

Comparación de tipos de válvulas rotativas de esclusa de aire una al lado de la otra

Material de construcción y su efecto sobre el rendimiento.

Los materiales utilizados para fabricar una válvula de esclusa de aire giratoria, en particular la carcasa, el rotor y las palas de la punta del rotor, afectan directamente su durabilidad, cumplimiento sanitario e idoneidad para condiciones de servicio específicas. Las válvulas industriales estándar utilizan carcasas de hierro fundido con rotores de acero dulce, que son adecuadas para aplicaciones no corrosivas ni abrasivas a temperatura ambiente. Sin embargo, esta combinación falla rápidamente cuando se expone a la humedad, productos químicos corrosivos o minerales abrasivos.

La construcción de acero inoxidable (normalmente 304 o 316 SS) es necesaria para aplicaciones alimentarias, farmacéuticas y químicas donde la higiene, la resistencia a la corrosión y la facilidad de limpieza son esenciales. Las válvulas rotativas de puerto cuadrado en acero inoxidable se especifican ampliamente en instalaciones de procesamiento de alimentos que manipulan harina, azúcar, almidón y productos lácteos en polvo. Para servicio abrasivo, las palas del rotor con punta de cerámica o acero endurecido extienden significativamente la vida operativa y reducen la frecuencia del ajuste de la holgura de la punta, que es una de las tareas de mantenimiento más comunes en cualquier válvula de esclusa de aire giratoria.

Seleccionar la esclusa de aire giratoria adecuada para su sistema

Elegir la válvula de esclusa de aire giratoria correcta requiere una evaluación sistemática del material que se manipula, el diferencial de presión de funcionamiento, el rendimiento requerido y las limitaciones físicas de la instalación. Ningún tipo de válvula es universalmente superior: cada diseño representa un conjunto de compensaciones de ingeniería que son más o menos favorables según el contexto de aplicación específico.

Para sistemas que manejan polvos finos y de baja densidad donde las prioridades son una dosificación constante y un bajo desgaste de partículas, las válvulas de paso de puerto cuadrado ofrecen el mejor equilibrio entre rendimiento y mantenibilidad. Para materiales densos o granulares en sistemas de transporte de alta presión, las válvulas de puerto redondo ofrecen una mejor integridad estructural y sellado de aire. Cuando el material está pegajoso o la línea de transporte corre horizontalmente, una válvula de purga se convierte en una necesidad práctica a pesar de su mayor costo y mayor fuga de aire. Las configuraciones de entrada lateral abordan limitaciones de geometría de instalación que ningún otro diseño puede satisfacer.

Más allá de la forma del puerto y la configuración del flujo, especifique siempre la holgura correcta de la punta del rotor para su material (generalmente de 0,1 mm a 0,4 mm dependiendo del tamaño de las partículas y la presión del sistema) y asegúrese de que el motor de accionamiento tenga el tamaño correcto para el par de arranque requerido con el material en las bolsas. Consulte las tablas de tamaños del fabricante y, en caso de duda, solicite una revisión de la aplicación al proveedor de la válvula antes de finalizar la especificación. Una válvula de esclusa de aire giratoria correctamente especificada y mantenida adecuadamente proporcionará años de servicio confiable; uno especificado incorrectamente será una fuente persistente de problemas de producción desde el primer día.
